消火栓安装要求汇总

2.7.3消火栓箱的安装要求主要这三点

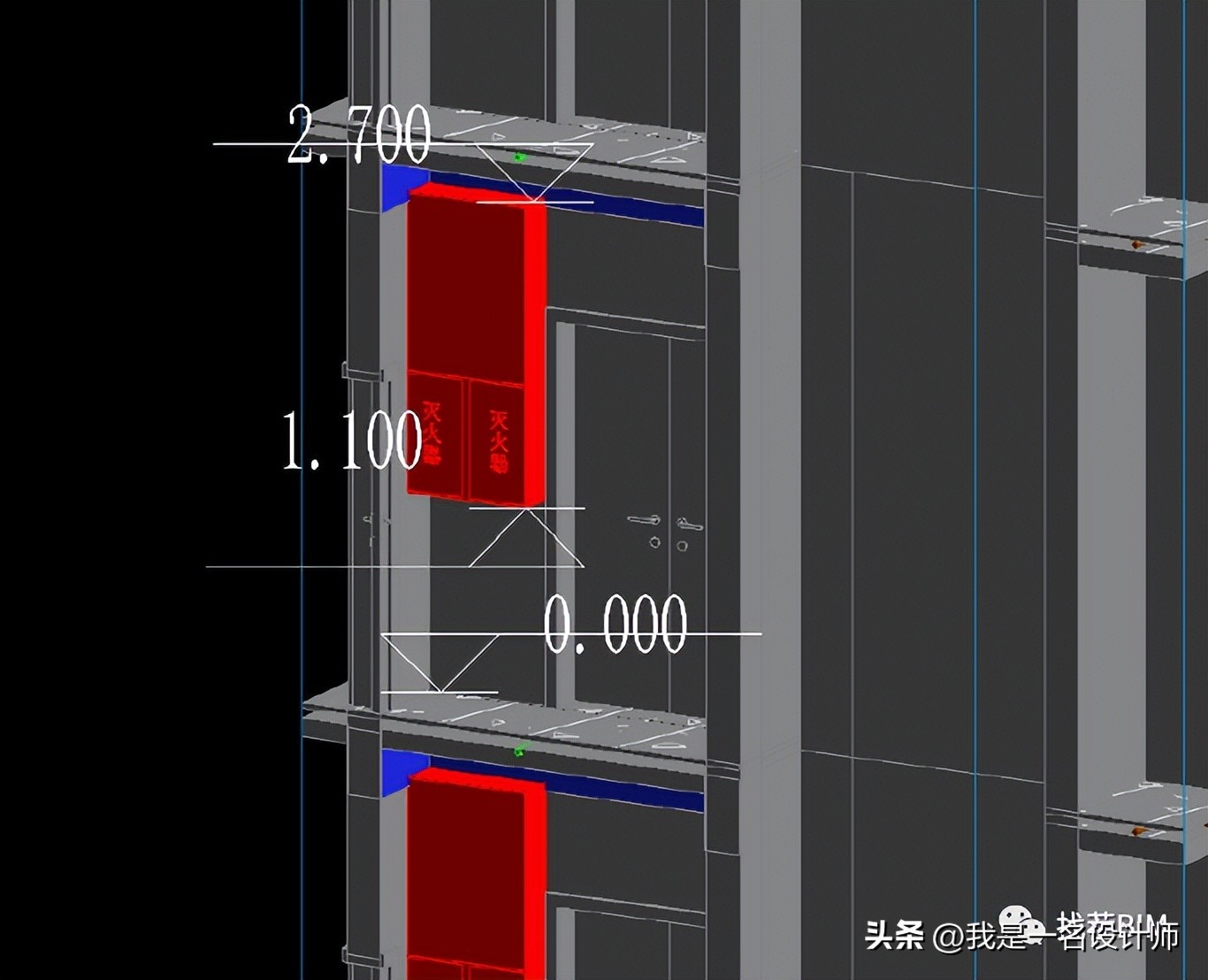

在做项目的时候，很多人不知道消火栓箱的安装高度，有的人看到图纸上有一句消火栓栓口距地1100mm，就在建模时设置消火栓箱的离地高度设置成1100，结果像下图一样，消火栓箱的顶顶着梁了，一看就不合理，那么怎么才能正确的安装呢？

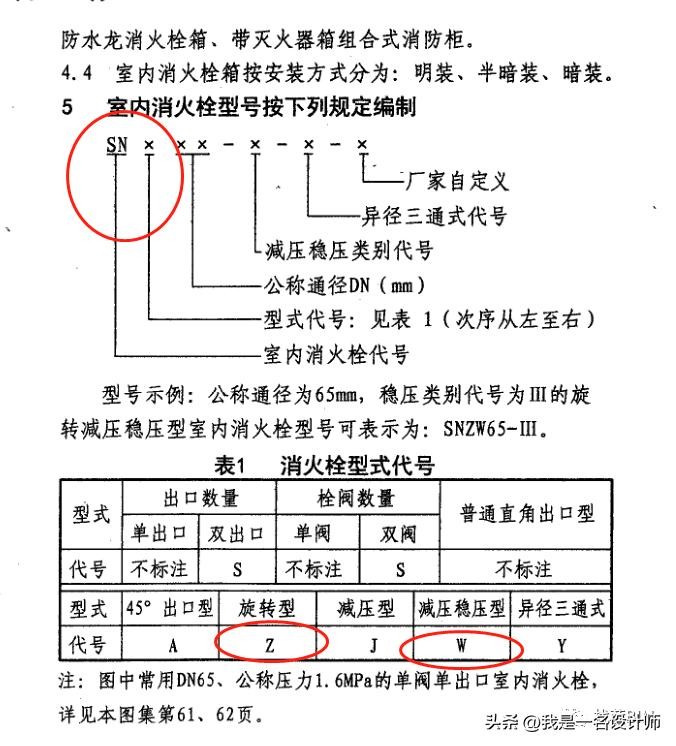

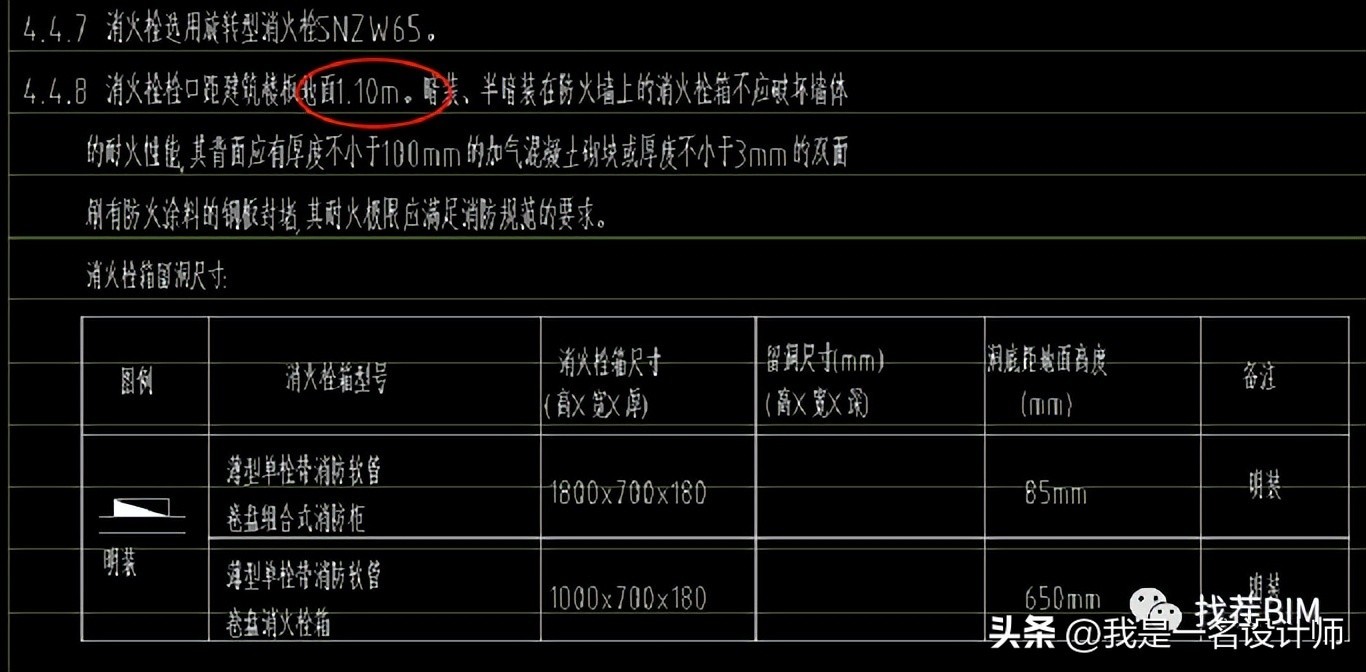

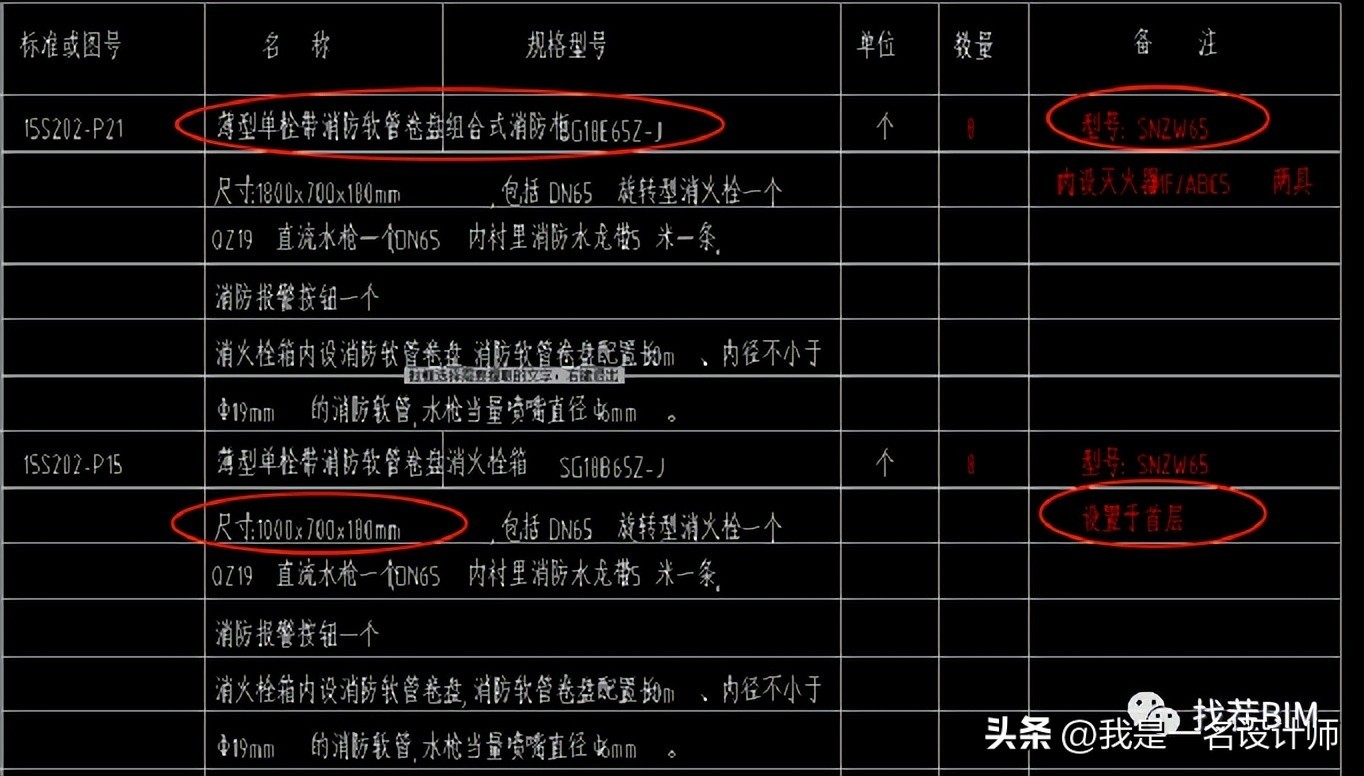

其实消火栓箱是分很多种型号的，图纸上说“消火栓选用旋转型消火栓SNZW65。”其中，SN代表室内消火栓的意思，具体详见室内消火栓安装图集15S202的第3页，其次设备表中说明了在哪个位置用的1800x700x180的薄壁单栓组合式消火栓箱，哪些位置用的1000x700x180的消火栓箱。

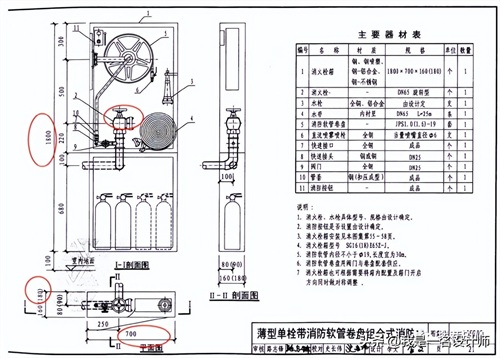

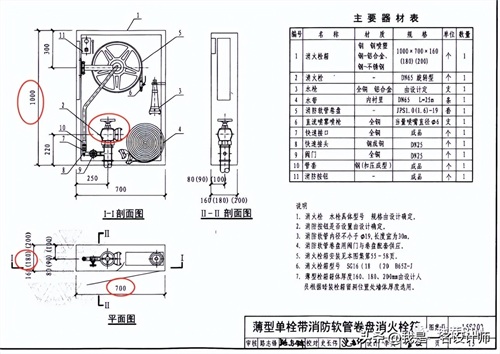

根据消火栓箱的尺寸，查出消火栓箱栓口距离箱底边的距离，分别是220和1000，再结合消火栓栓口的高度是距地1100，我们就可以判断出来revit建模时消火栓箱的标高设置的偏移值分别是1100-220=880和1100-1000=100，而不是随便从图中找到一个1100的值就设置到模型里，更应该区分一下是单个消火栓箱还是组合式消火栓箱。

那么为什么栓口高度要设置为1100mm呢？其实这个数值是我们的老朋友了，在很多地方都会见到，比如用于楼梯、阳台、走廊等处的栏杆安全防护设施，设计高度一般为1.05米至1.2米，排水管的检修口一般也是距地1m或1.1m，这都是人体工程学的尺寸，1.1m大概在一个成年人的腰部，栏杆高度在人的腰部以上不容易翻下去，检修口在腰这个位置，工人师傅能站着疏通管道，比较方便，消火栓口在人的腰部，安装软管时也比较能吃上劲。

。

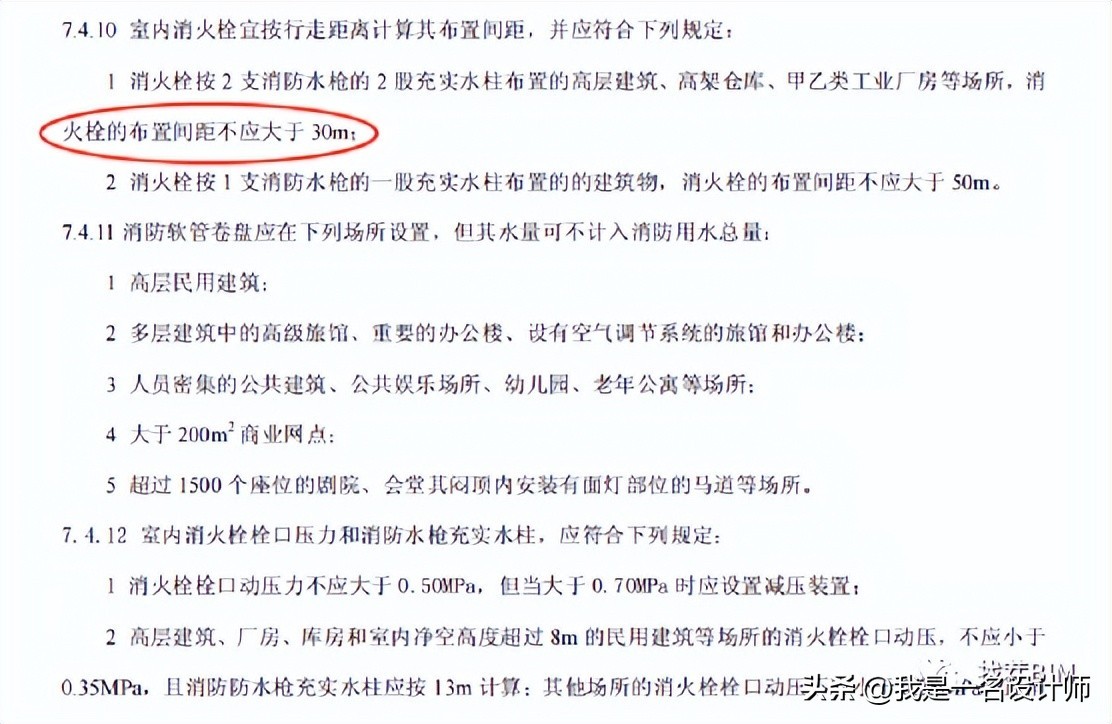

设计说明上还规定了消火栓内要配30m的软管，为什么是30m？经过查规范，按照设计规范的规定，消火栓的布置间距不大于30m。

是因为这个30m，所以要配30m的软管吗？其实中间涉及到一个更加复杂的计算。R= k*Ld（行走到房门距离）+Ls

K-水带展开时的弯曲折减系数，教材、措施取0.8~0.9，手册取0.8。

⑴教材：水枪充实水柱倾斜45°时的水平投影长度，对于层高3~3.5m的建筑，直接取值3.0m。

⑵措施、手册：水枪充实水柱长度在平面上的投影长度，当水枪倾角45°时，Ls =cos45°* Sk =0.71 Sk。

Ls疑问：⑴教材取值太小，不讨论，针对⑵措施、手册讨论。

当水枪倾角45°，室内楼层高度直接就限制了Ls值，已经和Sk没有关系了，为何还要Ls = cos45°* Sk =0.71 Sk这个公式，多此一举？

讨论：应该抛开45°倾角，水枪角度可在0~45°范围内使用，不限制，此时公式Ls = cos45°* Sk =0.71 Sk已经没有用处， Ls 应该直角应用三角形勾股定理Ls ²+（层高-1m）²=Sk²求得。

举例：层高4m，充实水柱要求13m，求室内消火栓保护半径。

第一步：Ls ²+（层高-1m）²=Sk² 得L s =12.65m

第二步：消火栓保护半径

R=k*Ld（行走到房门距离）+Ls=0.9*25m+12.65m=35.15m。

注意：人+消火栓水枪的行走距离必须严格控制≤22.5m到房门，否则无法进入房间灭火。

结论：

针对消火栓保护半径，设计师一般偏保守，按≤30m考虑。

另外还有其他的消火栓箱的规定：

1.消火栓的启闭阀门设置位置应便于操作使用，阀门的中心距箱侧面应为140mm，距箱后内表面应为100mm，允许偏差±5mm。

2.室内消火栓箱的安装应平正、牢固，暗装的消火栓箱不应破坏隔墙的耐火性能。

3.箱体安装的垂直度允许偏差为±3mm。

4.消火栓箱门的开启不应小于120°。

5.安装消火栓水龙带，水龙带与消防水枪和快速接头绑扎好后，应根据箱内构造将水龙带放置。

6.双向开门消火栓箱应有耐火等级应符合设计要求，当设计没有要求时应至少满足1h耐火极限的要求。

7.消火栓箱门上应用红色字体注明“消火栓”字样。

8.室内消火栓及的选型、规格应符合设计要求。

9.同一建筑物内设置的消火栓、消防软管卷盘和轻便水龙应采用统一规格的栓口、消防水枪和水带及配件。

10.试验用消火栓栓口处应设置压力表。

11.当消火栓设置减压装置时，应检查减压装置符合设计要求，且安装时应有防止砂石等杂物进入栓口的措施。

12.室内消火栓及消防软管卷盘和轻便水龙应设置明显的永久性固定标志，当室内消火栓因美观要求需要隐蔽安装时，应有明显的标志，并应便于开启使用。

13.消火栓栓口出水方向宜向下或与设置消火栓的墙面成90°角，栓口不应安装在门轴侧。

14.消火栓栓口中心距地面应为1.1m，特殊地点的高度可特殊对待，允许偏差±20mm。

总结来说，消火栓箱的安装主要注意三点，箱体的类型，尺寸，箱体的安装高度，箱体的安装位置。
