​详解接地开关原理及主要功能

详解接地开关原理及主要功能

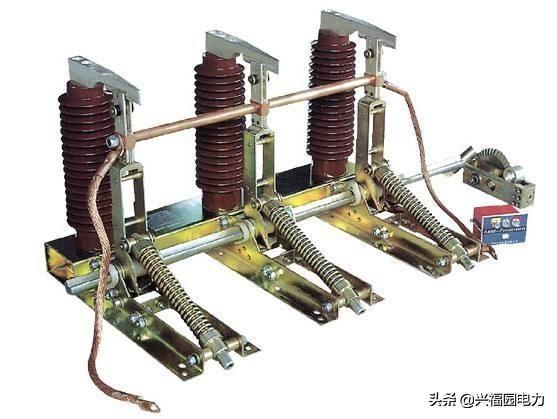

接地开关是指释放被检修设备和回路的静电倚以及为保证停电检修时检修人员人身安全的一种机械接地装置。它可以在异常情况下（如短路）耐受一定时间的电流，但在正常情况下不通过负荷电流。它通常是隔离开关的一部分。

接地开关在异常条件（如短路）下，可在规定时间内承载指定的额定短路电流和相应的峰值电流；但在正常工作条件下，不要求承载额定电流。

接地开关和隔离开关经常被组合成一台装置使用。此时，隔离开关除了具有主触头外，还带有接地开关以用于在分闸后将隔离开关的一端接地。主触头和接地开关通常以这样的方式实现机械联锁，即当隔离开关闭合时接地开关不能闭合，而当接地开关闭合时主触头不能闭合。

接地开关按结构形式可分为敞开式和封闭式两种。前者的导电系统暴露于大气中类似隔离开关的接地刀闸，后者的导电系统则被封闭在充SF或油等的绝缘介质中。

接地开关需要关合短路电流，必须具备一定的短路关合能力和动、热稳定性。但它不需要开断负荷电流和短路电流，故没有灭弧装置。闸刀的下端通常经过电流互感器与接地点连接。电流互感器可给出信号供继电保护用。

各种结构形式的接地开关均有单极、双极和三极之分。单极只用于中性点接地系统，双极和三极则用于中性点不接地系统，共用一个操动机构进行操作。

接地开关功能

①检修线路时的正常工作接地。当断路器所在线路需检修时，断路器处于分闸位置，两侧隔离开关均打开，处于分闸状态。接地开关合闸，用于正常工作接地。以保证设备和检修人员的安全。

②)切合静电、电磁感应电流。在两条或多条共塔或邻近平行布置的架空输电线路中，当某一回或几回线路停电后，由于它与相邻带电线路之间产生电磁感应和静电感应，在停电的回路上将产生感应电压及感应电流。因此用于这类线路的接地开关。

③关合短路电流。对具有额定短路关合电流的接地开关，应能在任何外施电压包括其额定电压，任何电流包括其额定短路关合电流下关合。接地开关具有的额定短路关合电流，等于额定峰值耐受电流。
