​直线导轨规格型号尺寸表

直线导轨规格型号尺寸表

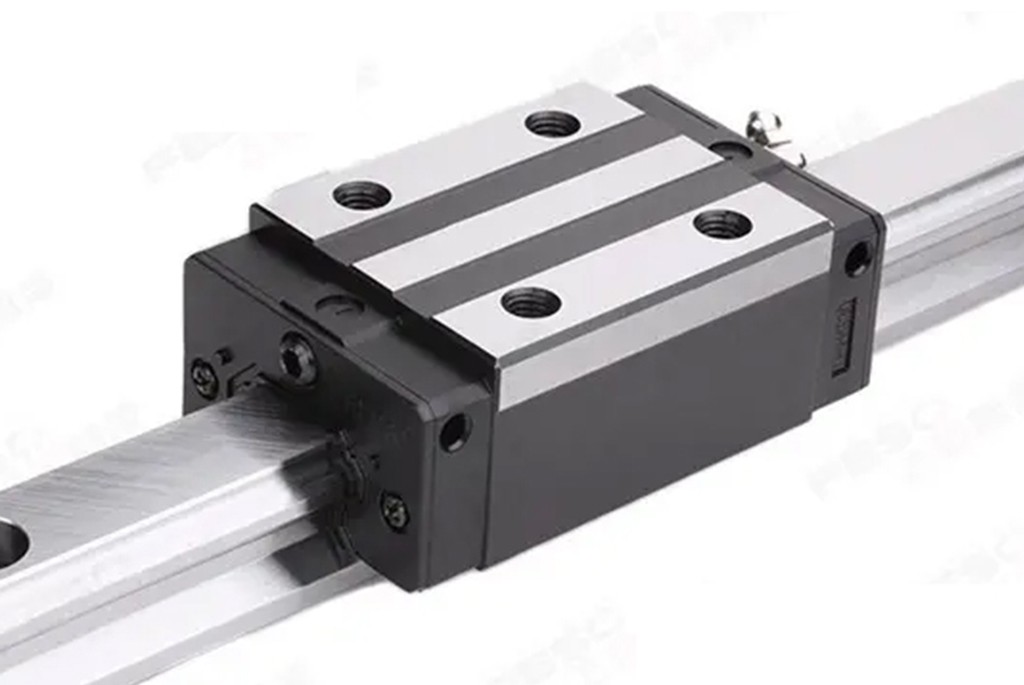

直线导轨为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。是用来支撑和引导运动部件，可分为：滚轮直线导轨、圆柱直线导轨和滚珠直线导轨。

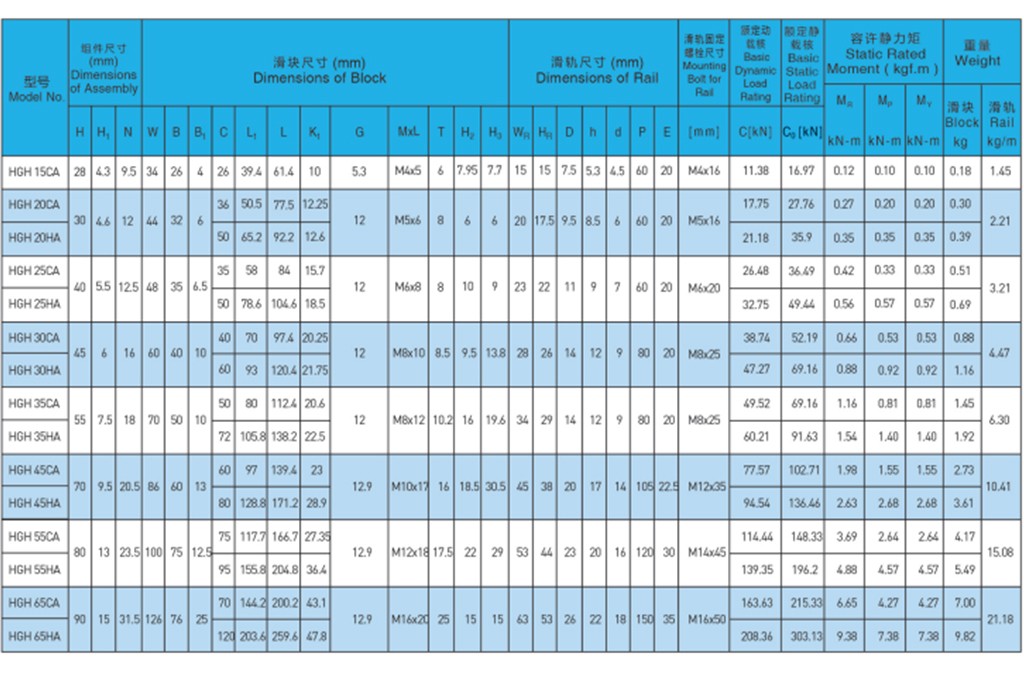

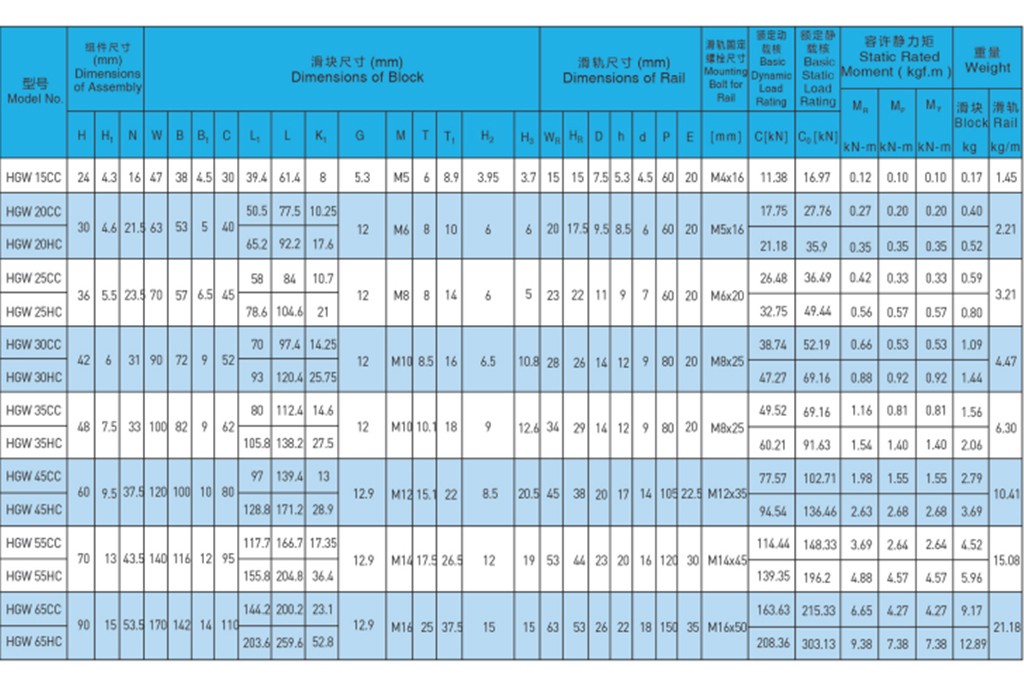

直线导轨型号为15，20，25，30，35，45，55，65，尺寸是15到15，20到20，25到23，30到28，35到34，45到45，55到53，65到63如下图：

直线导轨的应用领域：

1、直线导轨主要用在自动化机械上比较多,像德国进口的机床,折弯机,激光焊接机等等,当然直线导轨和直线轴是配套用的。

2、直线导轨主要是用在精度要求比较高的机械结构上,直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，如机床的刀架，拖板等。如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。
