布袋除尘器结构与工作原理

布袋除尘器结构与工作原理

布袋除尘器由上部箱体、袋室、排灰装置及脉冲喷吹清灰控制系统等组成。除尘器内部被花板划分为两部分。上面的部分称之为上部箱体或净气室。下面这一部分称之为袋室或滤室。

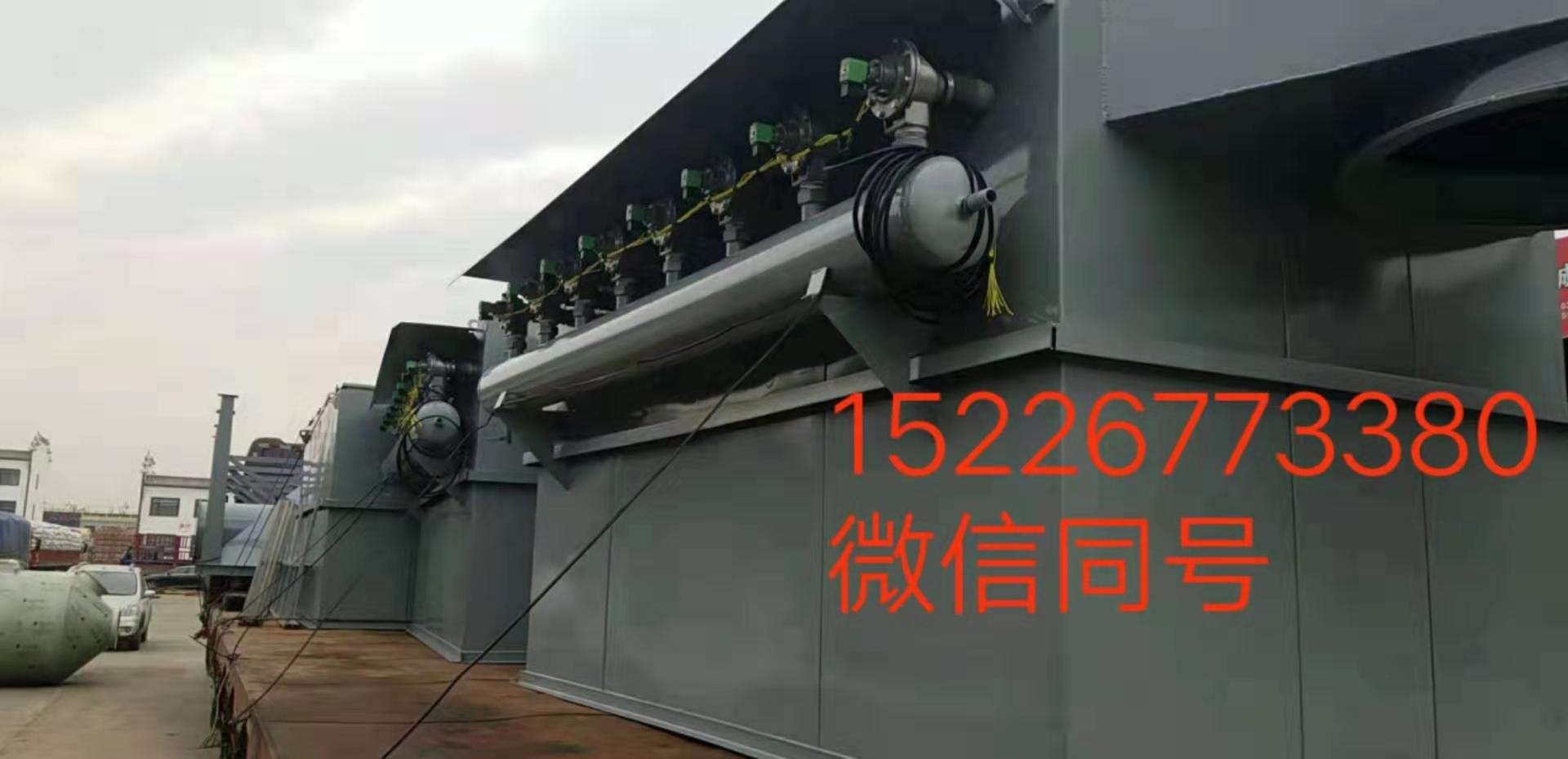

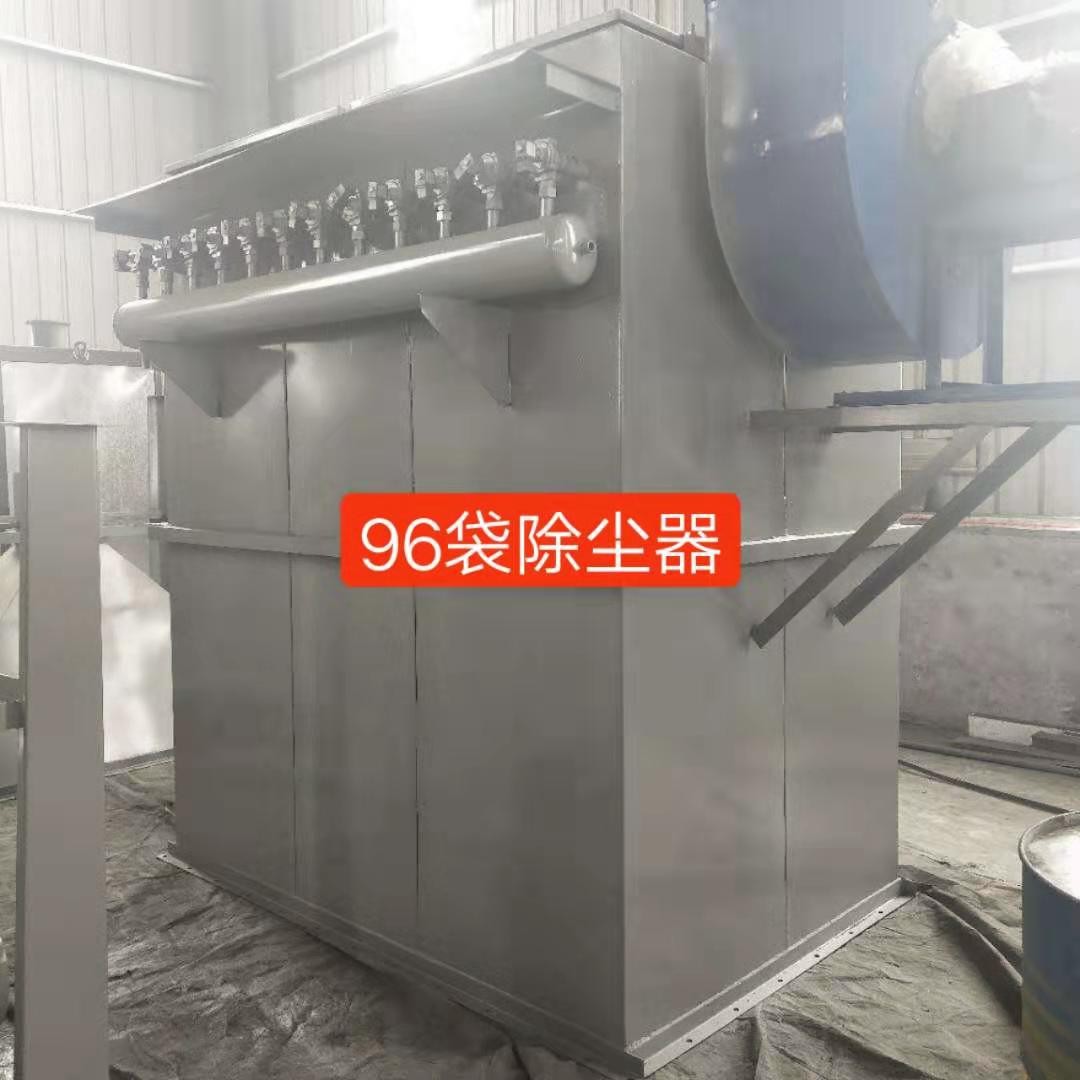

1净气室：净气室装有喷吹管、压缩空气气包、脉冲阀、压缩空气管路、出口烟道、检修门等。根据规格不同，净气室内分若干个室，互相之间用钢板隔开，互不通气。每个室均设一个提升阀和若干排滤袋，每一排滤袋设一根喷吹管，每一条滤袋都对应喷吹管上的一个喷吹孔。

2滤室：滤室包括花板、滤袋组件、灰斗、烟气进口烟道等。滤袋材料是柔性的透气性介质，一般为针刺或覆膜材料。滤袋由金属笼骨支撑，以保证在过滤时不至于被吸瘪。滤袋和笼骨作为一个整体，悬挂在花板上。滤室下方装有灰斗，灰斗也通常作为烟气的进口。灰斗中的导流板用来吸收进口烟气高速运动粒子的动能并分配进口气流，保护滤袋免遭磨损，并使各个滤袋的负荷均匀。

3排灰装置：在灰斗的出口。包括排灰阀、螺旋输送机或输送斜槽。

4脉冲喷冲清灰控制系统：包括脉冲喷冲阀、提升阀组件及压缩空气管路。

5工作原理：含尘气体在引风机吸引力的作用下进入灰斗，经导流板后被均匀分除尘布袋除尘滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。一般性滤料的除尘效率是不够高的。滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到一定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。
