UG如何用表达式绘制阿基米德螺旋线，来看看两种方法吧

如何用UG软件绘制一根阿基米德螺旋线呢？在UG软件里能插入螺旋线，但这和阿基米德螺旋线的等速螺线不同，阿基米德螺线是一个点匀速离开一个固定点的同时又以固定的角速度绕该固定点转动而产生的轨迹，那这要如何绘制出来呢？

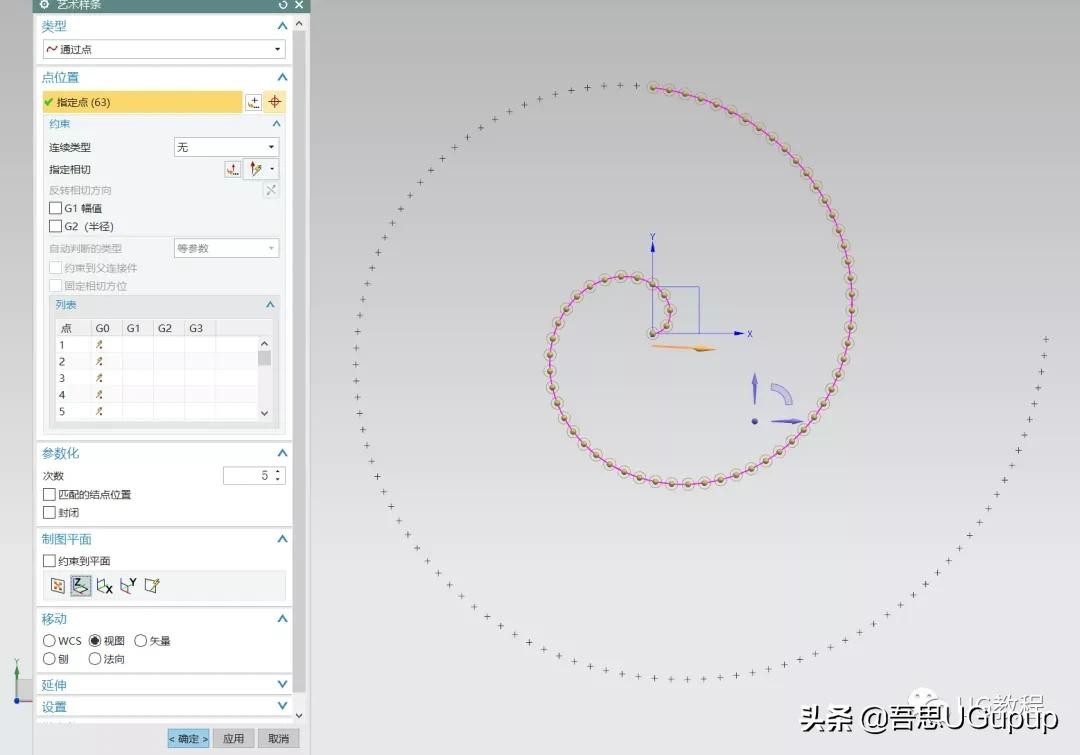

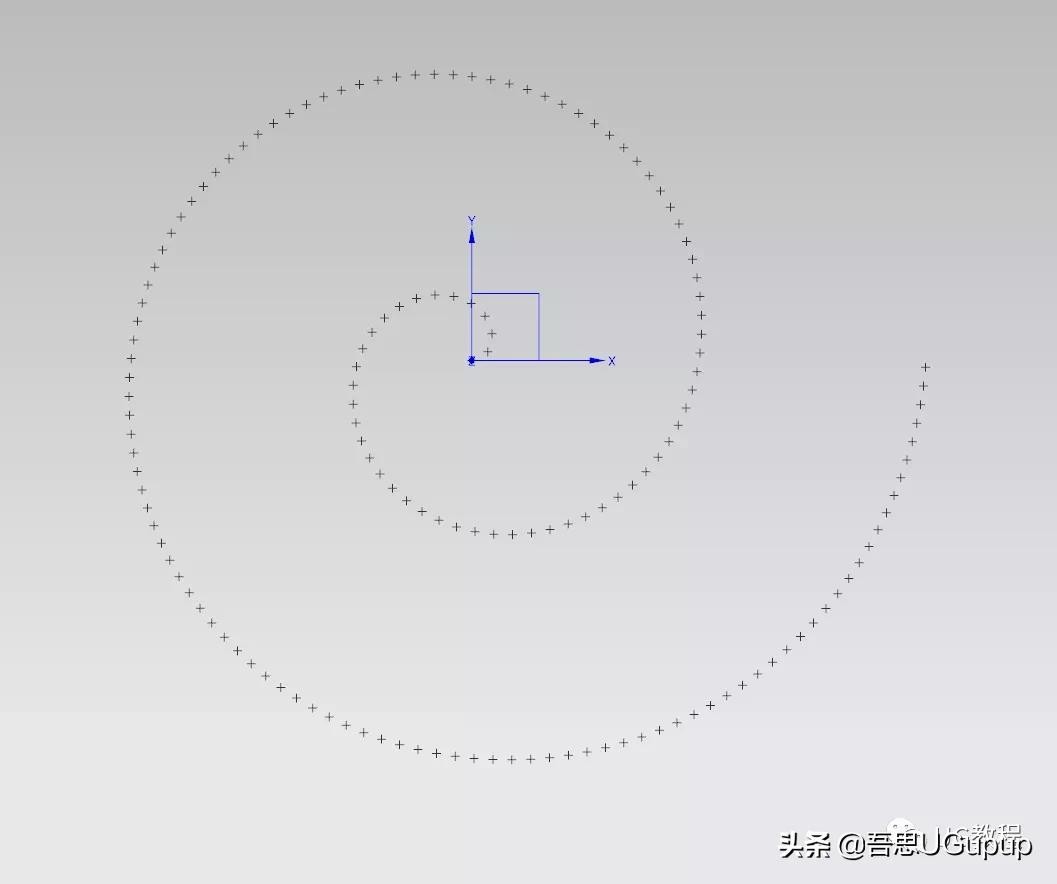

方法1.可以利用别的软件生成现有的点云文件，在UG软件里面打开，然后利用艺术样条一个一个连接点，做线。

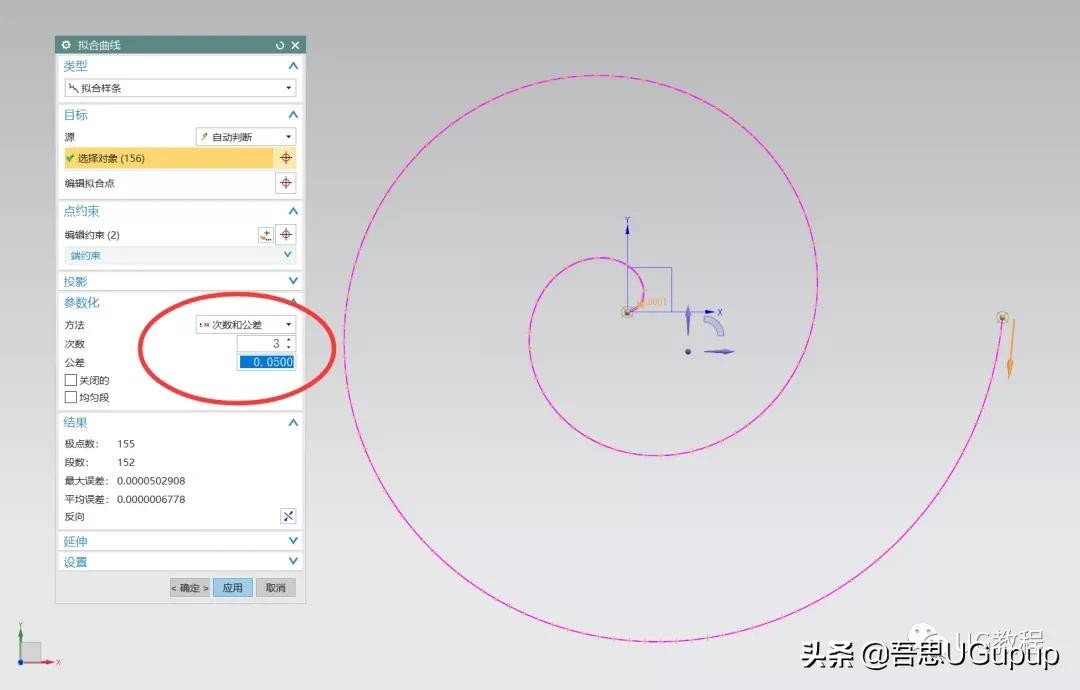

如果觉得一个一个点选得太慢的话，可以用拟合曲线，全部框选上所有的点就好了，注意方法选次数和公差哦。

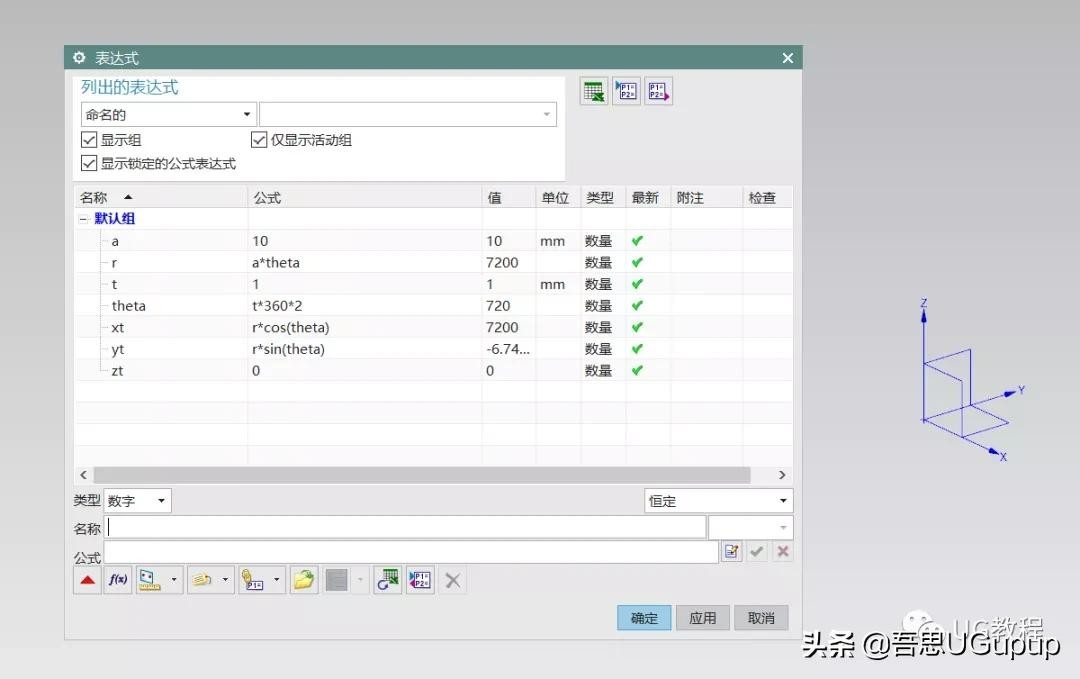

方法2，利用函数表达式来生成，这里我们按CTRL+E打开UG表达式编辑器，输入以下函数

a=10

theta=t*360*2

r=a*theta

xt=r*cos(theta)

yt=r*sin(theta)

zt=0

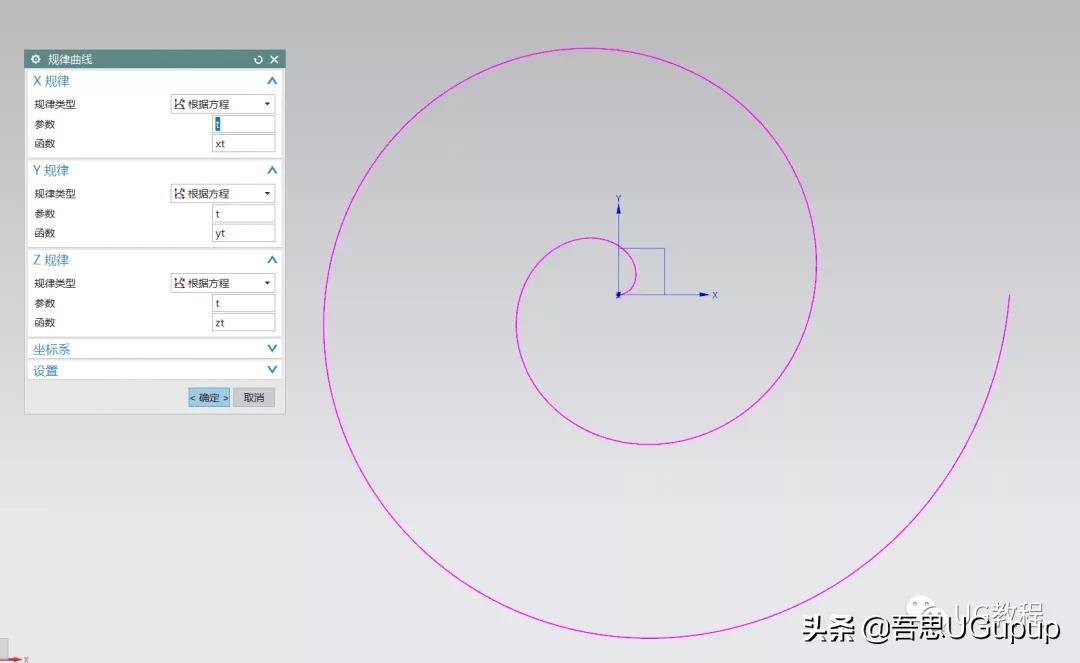

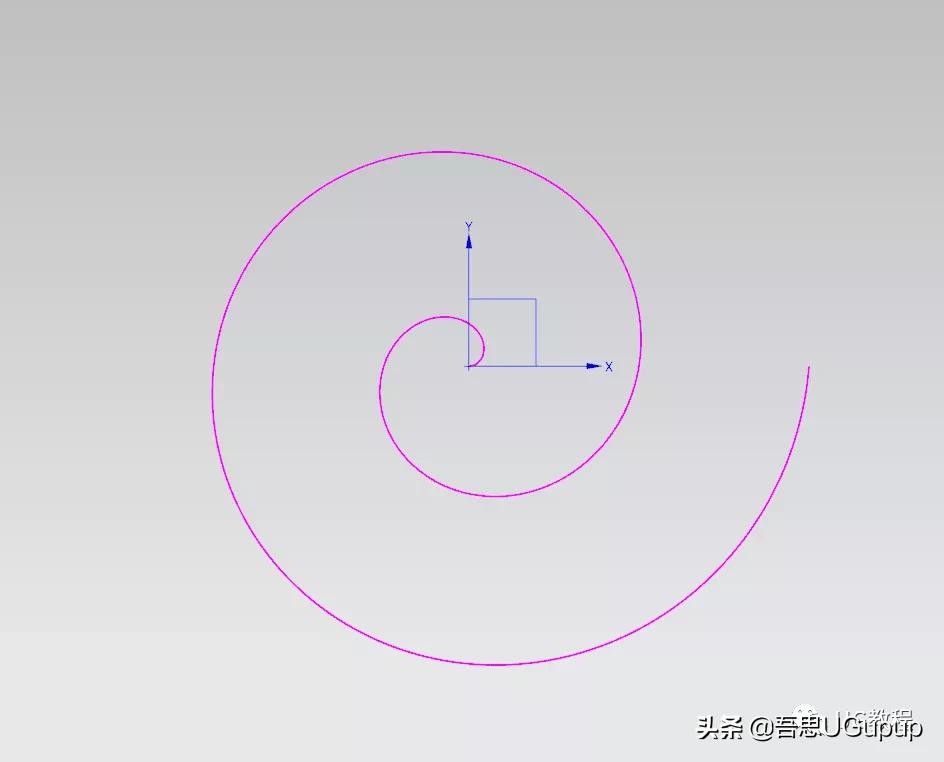

然后插入规律曲线，规律按照方程来直接生成

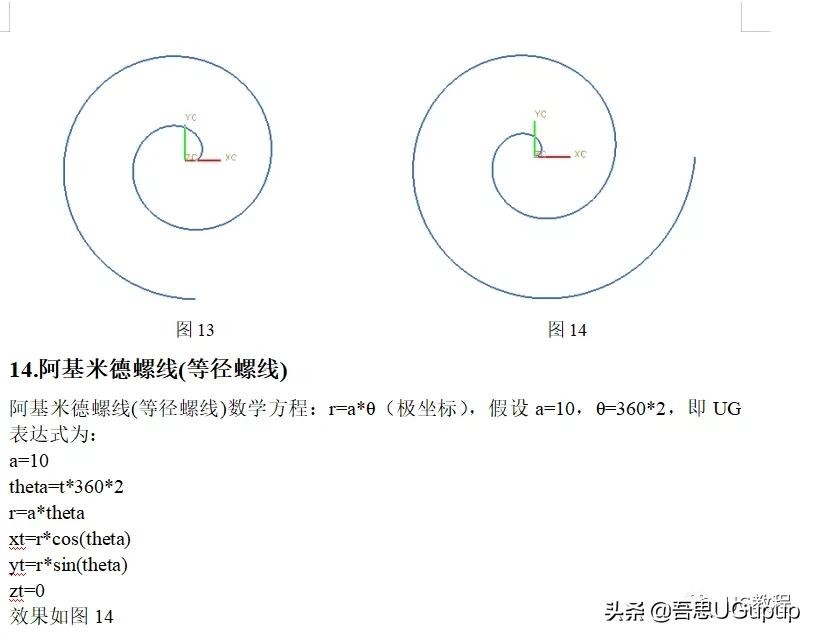

至于UG函数表达式怎么来，这里有本UG函数表达式宝典，都是翻译成UG函数表达式了，直接复制进去就好了。
