浅析防火门监控系统

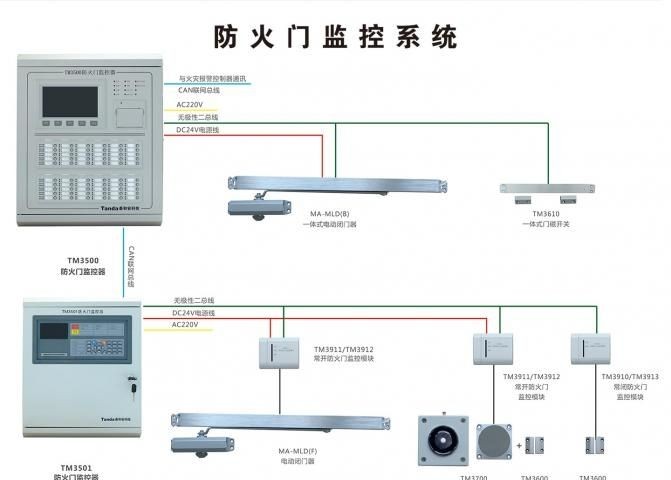

一、防火门监控系统电气系统图

图示中给出了四种防火门监控形式：

1、一体式常开防火门（左上角）

特点：无单独的防火门监控模块，需要电源线；

2、一体式常闭防火门（右上角）

特点：无单独的防火门监控模块，无电源线；

3、分体式常开防火门-闭门器（坐下角）

特点：有单独的防火门监控模块，需要电源线；

4、分体式常开防火门-电磁释放器和门磁开关（下中）

特点：有单独的防火门监控模块，需要电源线；

5、分体式常闭防火门（右下角）

特点：有单独的防火门监控模块，无电源线；

二、防护门监控系统建筑图集

1、常开防火门监控采用闭门器形式

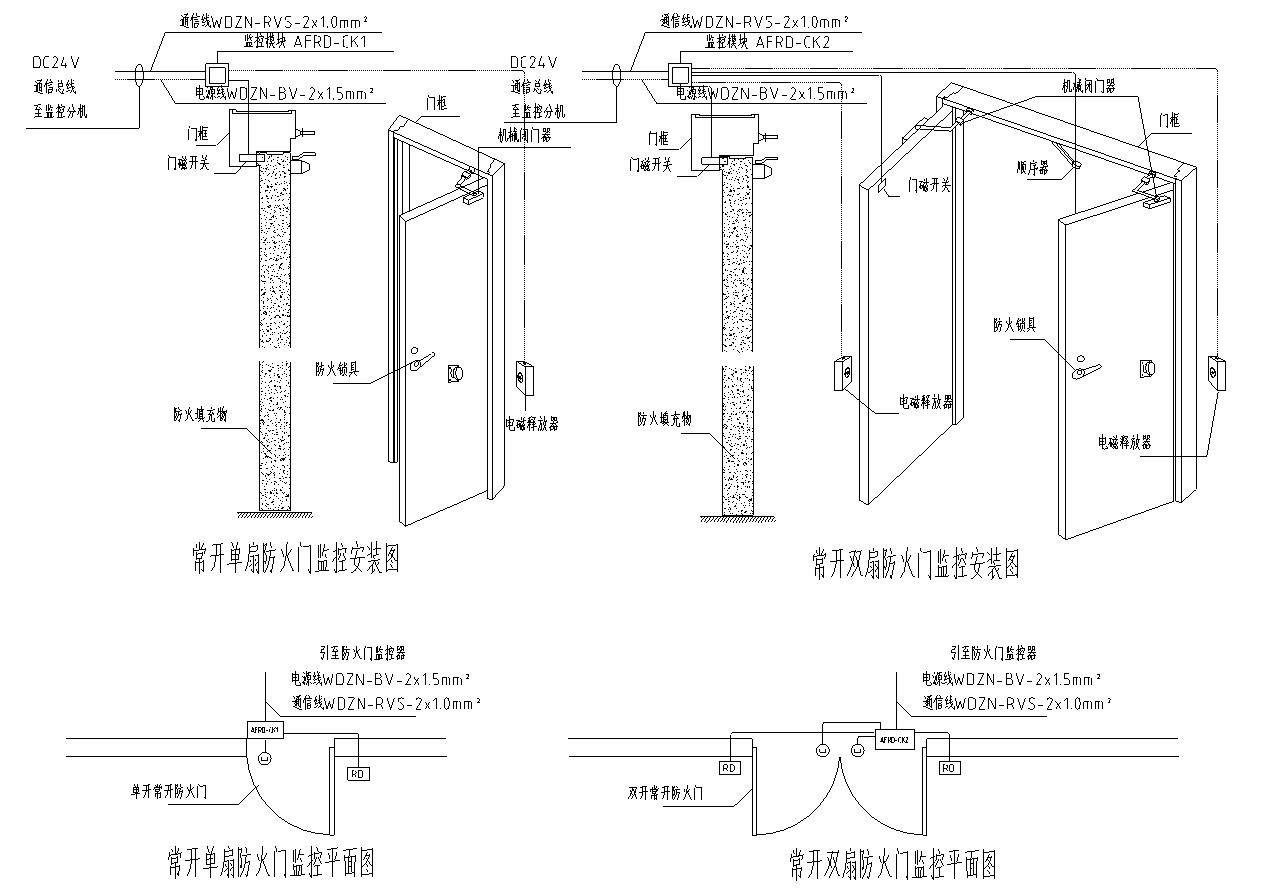

2、常开防火门监控采用电磁释放器和门磁开关形式

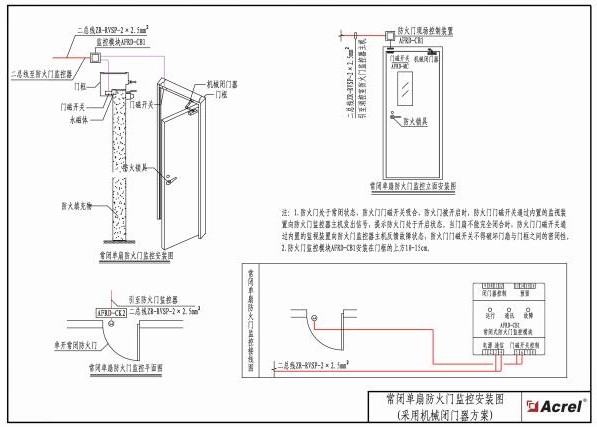

3、常闭防火门监控采用一防火门监控模块和门磁开关

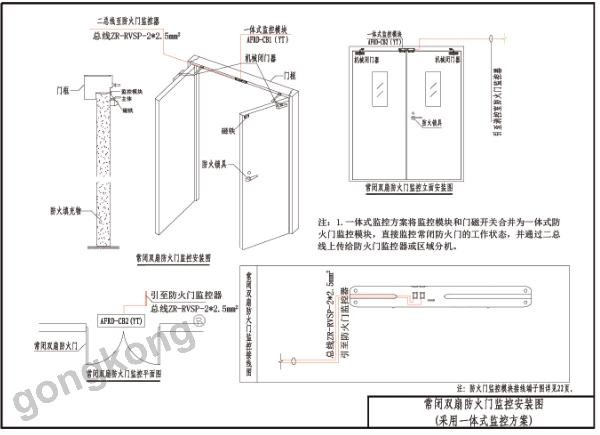

4、常闭防火门监控采用一体式防火门监控模块

三、防火门监控模块举例：

1、回路总线采用2×1.0-1.5mm2导线。如有电源线，可采用2×1.5mm2导线。

2、安装之前用编码器对其写入相应地址码(1-252)，此编码应与工程软件中的编码相一致。

将总线L1、L2接在端子上，接线无级性。

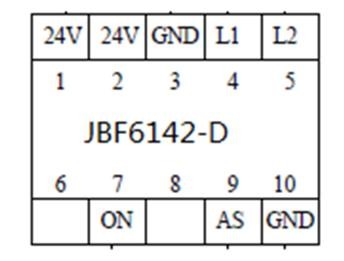

3、编码型输入/输出接口端子图例如下图所示：

L1（端子4）、L2（端子5）：接通回路总线，无极性；

24V(端子1)、GND(端子3)：接24V直流电源，有极性；

24V(端子2)：接24V直流电源；

输入功能：

AS（端子9）、GND（端子10）：接应答（无源触点）。

连接在AS和GND上的监视设备的常闭端必须串联10KΩ终端电阻；

输出功能：

ON(端子7)、GND（端子10）：接被控设备。接口启动前ON端（7）持续输出24V，见接线方式1(图3)，接口启动后，ON端与GND端不再输出24V。

四、一体式门磁开关举例

1、仅用于对常闭门进行状态监测，无需电源线。

2、端子及接线

安装之前用编码器对其写入相应地址码（1－252）。回路总线采用2×1．0－1．5mm双纹线。

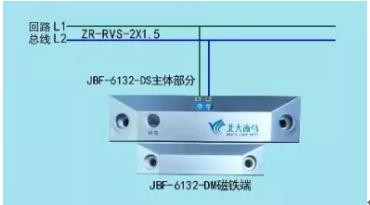

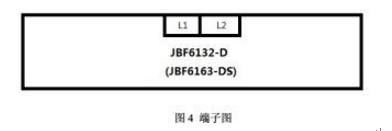

3、一体式门磁开关端子图例（如下图）

4、应用接线示意图：

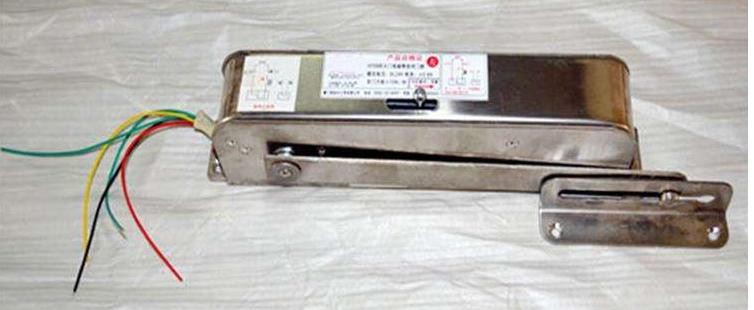

五、一体式电动闭门器

1、一体式电动闭门器可与消防系统联网，平时常供消防DC24V电给消防联动闭门器，使防火门保持常开。

2、一体式电动闭门器火情时，断开DC24V电，防火门在联动闭门闭的作用下可平稳关闭，同时提供反饭信号给消防中控室。
