​数字万用表的各个档位、孔位详情图解，先了解才能正确使用不烧表

数字万用表的各个档位、孔位详情图解，先了解才能正确使用不烧表

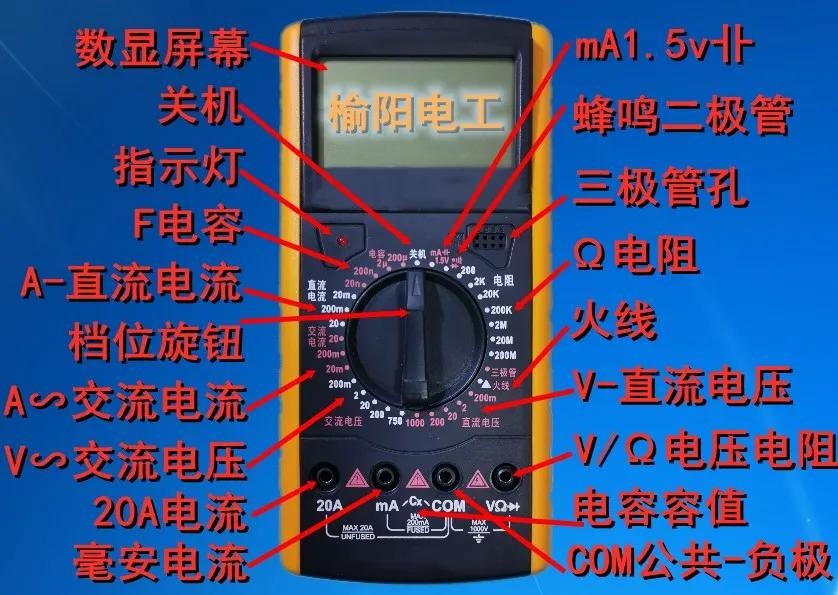

万用表是我们电工师傅必备的测量工具，如果不熟悉万用表就会因为使用不当对万用表造成损坏，下图为详细标注介绍

下面按顺序从上到下来分别讲一下各个档位的作用

1.5伏：可以测毫安电流，1.5Ⅴ以下电压，及电容值

蜂鸣二极管：检测线路通断和二极管霍尔阻值，记得要断电测量哦宝

八个小孔：三极管孔位

Ω电阻：测电阻，也可以查漏电，也要记得断电测量哦宝

火线：黑表笔悬空，红表笔测零火，数值大的为火线

V—直流电压：直流电压有正负

右侧讲完了，我们再讲一下左侧的，也是依次从上到下，最后讲四个孔位

数显屏幕：测量读数显示，电池电量显示，档位点数显示等

关机：记得关机就好

指示灯：蜂鸣测通断的时候通的话会亮

F电容：测电容之前一定要先放电

A—直流电流：依次从大到小选择合适的量程去测量

档位旋钮：每次测量之前记得先调好档位

A~交流电流：把万用表串到被测线路中，预估电流，尽量先选择大量程测量

下面我们开始讲4个孔位的表笔怎么使用相应的孔位进行测量

COM：为黑表笔的固定位置，也是负极，此孔位为公共端，所以黑表笔不用移动

20A：大电流测量

mA：小电流测量

VΩ：电压、电阻、蜂鸣等

CX：电容

不同品牌的万用表会有不同的规格样式，这里只是做个参考，感谢大家的支持！
