如何在CAD平面布局中调整比例？

在AutoCAD中，平面布局的比例调整是绘制工程图、建筑图、机械图等的重要环节。合理的比例设置不仅能确保图纸的清晰、规范，还能避免因比例不当导致设计信息丢失或误解。AutoCAD提供了强大的工具来帮助用户调整平面布局的比例，使得绘制的对象可以在不同的打印尺寸上呈现正确的比例。

本文将介绍在AutoCAD中如何调整平面布局的比例，涵盖布局比例的设置、视口比例的调整以及如何使用布局空间来控制打印输出的比例。

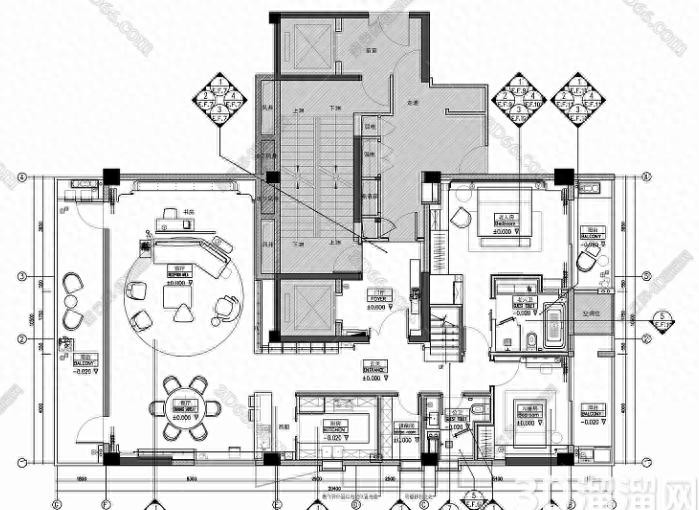

1. 理解平面布局比例

在AutoCAD中，图纸的比例通常是指图形在纸张上显示的大小与实际对象的比例关系。常见的比例有1:1、1:10、1:50、1:100等，表示图纸上的长度与实际长度之间的比值。

比例1:1：表示实际大小与图纸大小相同，适用于一些较小的细节图或者结构图。比例1:100：表示图纸上1单位的长度相当于实际中的100单位，适用于建筑平面图或大面积的设计图。

在AutoCAD中，平面布局比例的调整通常分为两个部分：设置布局比例和设置视口比例。

2. 设置布局比例

在AutoCAD中，布局比例主要是指在打印输出时，如何将模型空间的内容缩放到纸张上。布局空间（Layout）用于定义图纸的尺寸和比例，而模型空间（Model）则用于绘制实际设计。设置布局比例时，主要是通过布局视口（Viewport）来控制图纸上的内容缩放。

步骤1：切换到布局空间

打开AutoCAD，并切换到“布局”选项卡。如果你当前处于“模型”空间，点击下方的“布局1”或“布局2”标签，进入布局空间。在布局空间中，通常已经会看到一个空白的图纸或框架，这个框架就是你的图纸范围。

步骤2：创建或选择视口

创建视口：如果当前布局中没有视口，可以通过命令MV（或者在布局选项卡中选择“视口”）创建视口。视口的作用是显示模型空间的内容，并通过视口框来限制显示区域。输入MV命令，按Enter，选择“矩形”视口类型，然后在布局空间中指定两个对角点，创建一个视口框架。选择现有视口：如果已有视口，可以直接选择视口边框。

步骤3：设置视口比例

选中视口，右击鼠标，选择“属性”（或者使用PROPERTIES命令）。在属性窗口中，找到“视口比例”选项。这里列出了常见的比例选项，例如1:1、1:10、1:100等。选择合适的比例。例如，如果你要绘制建筑平面图，可以选择比例1:100，表示图纸上1个单位的长度代表实际中的100个单位。如果需要自定义比例，可以在比例框中输入一个特定的比例值。例如，输入1/50，表示1个单位的长度在图纸上相当于实际中的50个单位。

步骤4：调整视口内容

缩放视口：调整视口的显示范围。选中视口后，使用鼠标滚轮缩放，或者在命令行中输入ZOOM命令来调整视口中的图形显示大小。移动视口：通过选中视口并拖动来调整视口的位置，确保重要的设计部分在视口中居中显示。

3. 控制打印比例

在AutoCAD中，布局比例的调整不仅影响视口的显示，也决定了打印输出时的缩放比例。要确保图纸打印时符合预期的比例，需进行如下设置：

步骤1：打开打印设置

在布局空间中，点击“输出”或“打印”按钮，打开打印设置窗口。在打印设置窗口中，选择打印机类型和纸张大小。

步骤2：设置打印比例

在“打印设置”窗口中，找到“比例”选项。这里有多个预设的比例选项，如1:1、1:10、1:50等。根据你的需求，选择一个合适的比例。如果想要自定义比例，可以选择“自定义比例”，并输入你需要的比例值（如1:100、1:200等）。

步骤3：预览并打印

在设置完打印比例后，可以点击“预览”按钮，查看打印效果。确保图纸内容在打印区域内完整显示，没有被切掉。如果显示不全，可以返回调整视口或重新设置比例。如果一切正常，可以点击“打印”按钮，完成打印操作。

4. 常见的比例设置技巧

调整视口大小与比例配合：当设置视口比例时，确保视口的大小与所选择的比例相匹配。如果比例选择不当，可能导致图形显示不清晰或缩放过度，影响图纸的可读性。使用常见比例：常见的比例如1:100、1:200、1:50等在建筑设计中使用广泛，尤其适合绘制平面图、剖面图等。确保在项目初期就选定好比例，以便统一设计和绘制。统一比例和尺寸：当在不同的布局中绘制多个视图时，确保它们的比例一致，以避免图纸内容不对称或错位。

在AutoCAD中，调整平面布局的比例是一个关键步骤，它直接影响到图纸输出的准确性和可读性。通过合理设置布局比例和视口比例，确保设计图纸符合施工和生产需求。掌握视口比例的设置、打印比例的调整以及视口的调整技巧，可以帮助用户更加高效地完成图纸设计和输出。

在实际使用中，确保布局比例、视口比例与打印比例的一致性，避免比例设置错误或不匹配。合理设置和使用比例，将使得你的AutoCAD图纸既符合设计标准，又方便施工人员和生产人员理解和使用。
