途达升级多功能方向盘+定速巡航改装教程总结

针对途达车友咨询反馈的问题，今天给大家讲解途达升级多功能方向盘+定速巡航需要注意的 事项。

便于车友升级，行车更方便。加装定速巡航之后【途达】原车仪表可以点亮定速巡航指示灯。

定速巡航有刷机和加模块两种。

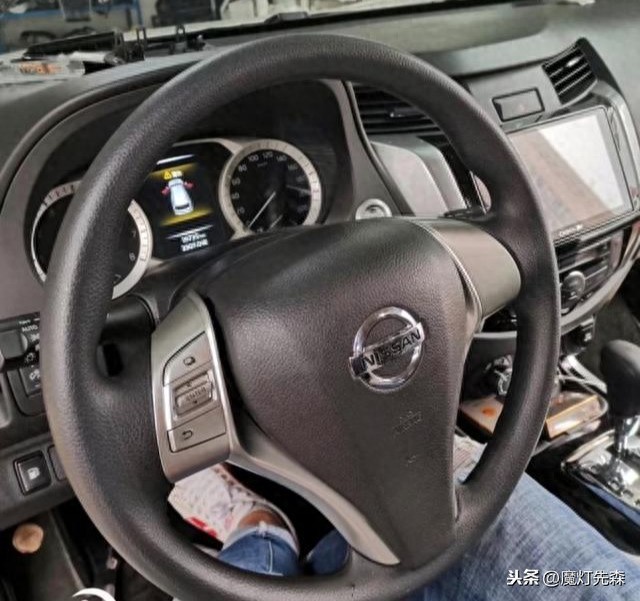

如上图：针对方向盘左侧只有控制仪表的按键，没有音响控制和定速按键的车型来升级讲解。

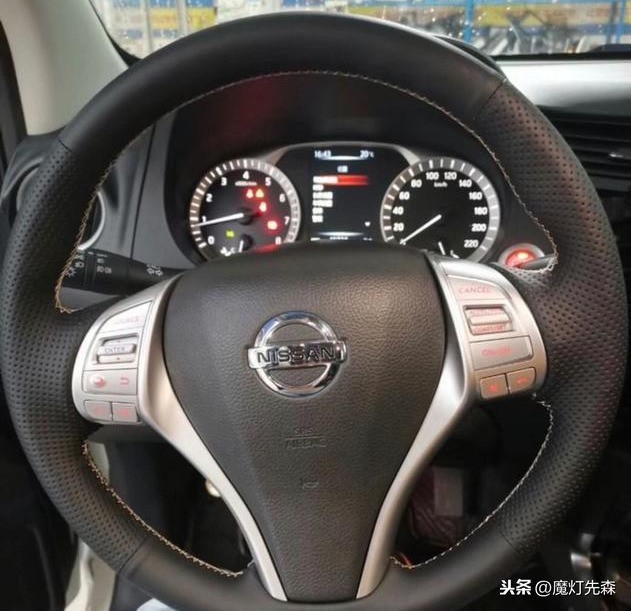

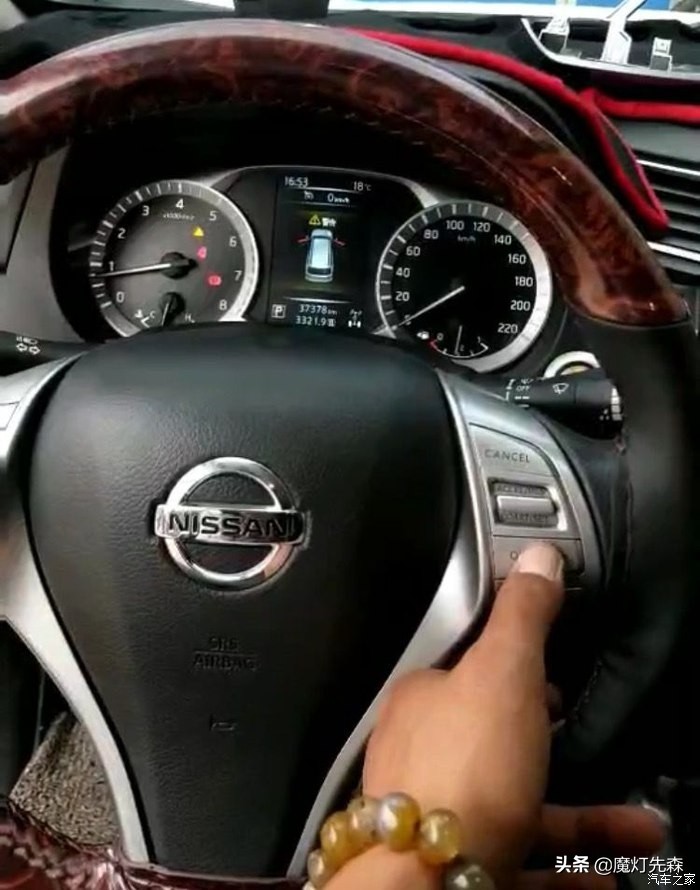

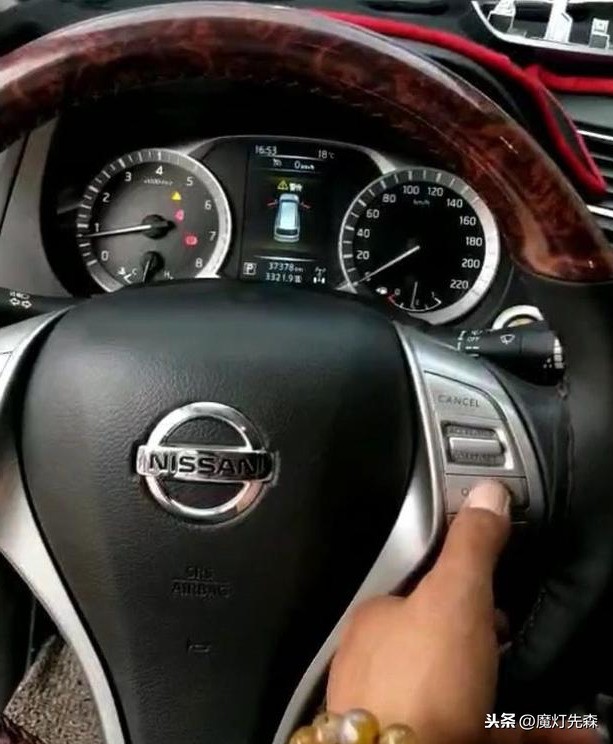

这是安装好的效果图，安装前后效果图对比。

好啦，开始进入正题。

根据已经改装过的途达车友，分为两类。

不同的车友对号入座哈。

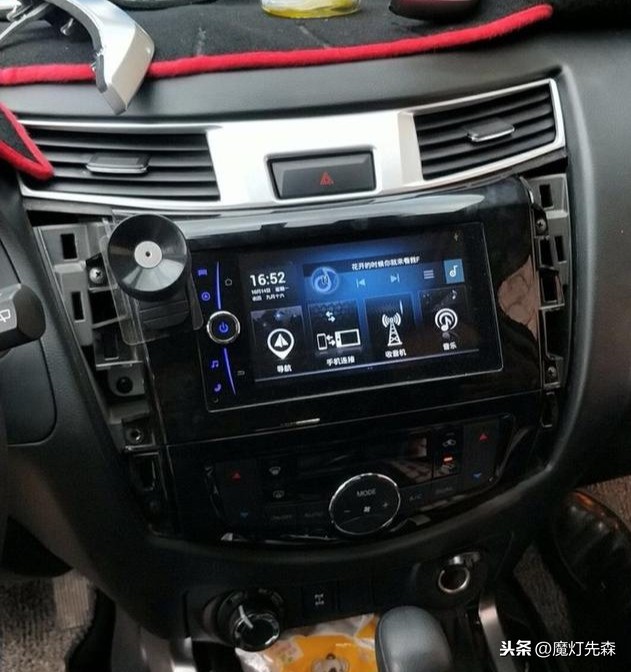

第1种：中控大屏是【自带原厂屏幕】

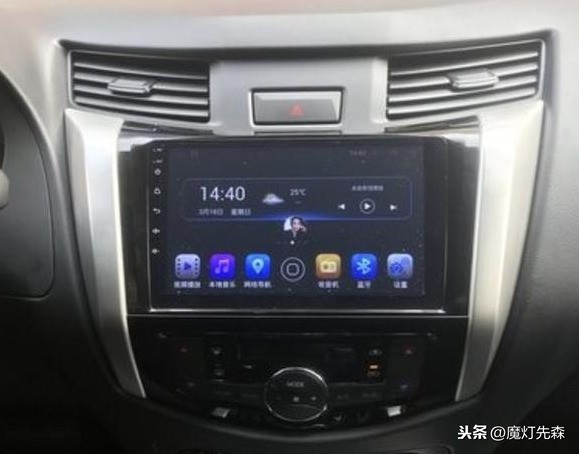

第2种：中控大屏是【后改安卓大屏】

第1种：中控大屏是【自带原厂屏幕】原厂屏幕改完之后，大屏后面有个个插头需要插对插，

左侧音响按键就可以控制仪表，也可以控制大屏了。

第2种：中控大屏是【后改安卓大屏】需要加协议盒，在大屏里设置一下，左侧音响按键就可以控制仪表，也可以控制大屏了。

开始安装。

【所需工具】：19号套筒，十字螺丝刀，小字螺丝刀，两根次性筷子

【安装步骤】：

1.拆气囊

2.拆方向盘/拆导航

3.接线测试

4.恢复原状

【第1步：拆气囊】

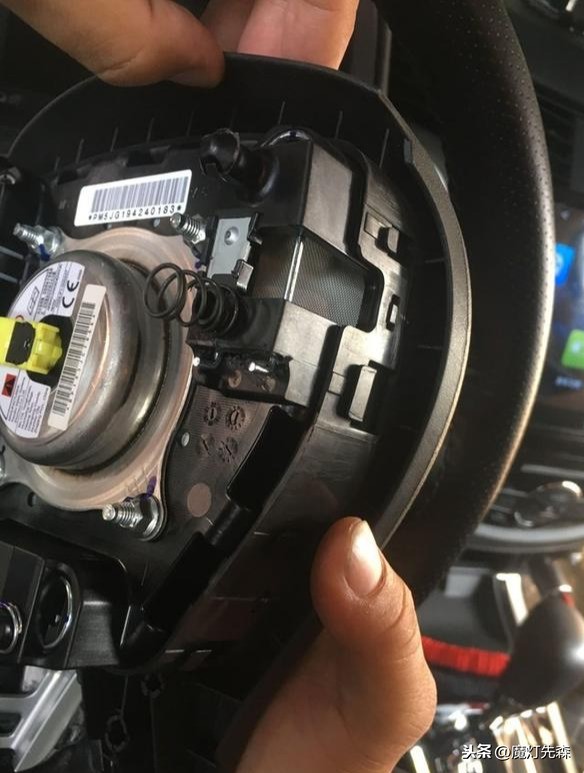

筷子这回派上用场了，方向盘后壳左右两侧有两个孔，把筷子塞进去同时顶一下

（注意：力度一定要一致，否则一边弹出来，另一侧不能弹出来，左右手同时开工，同时顶）

或者先顶一侧，起来了，然后往下按一点点，再顶另外一侧就起来了。

气囊出来，拔掉喇叭搭铁线，气囊插头，

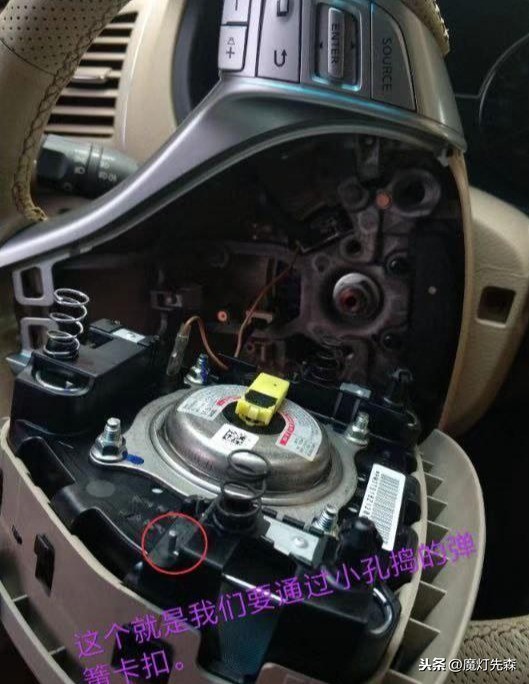

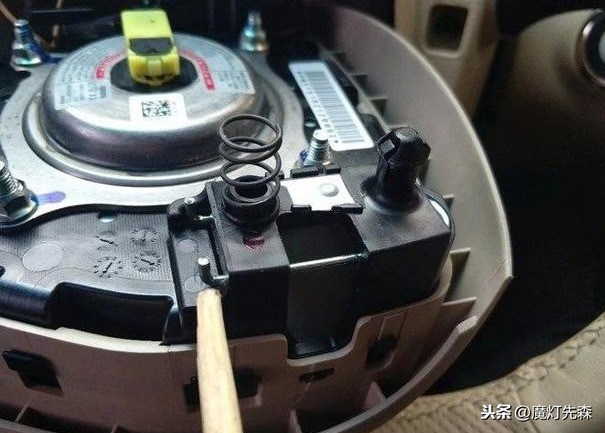

用筷子就顶这里。

用小一字螺丝刀，把黑色卡片翘起来2-5毫米，整个黄色插头就可以拔掉了，把气囊放到一边。

途达是双插头的，方法一样。

【第2步，拆方向盘/拆导航】

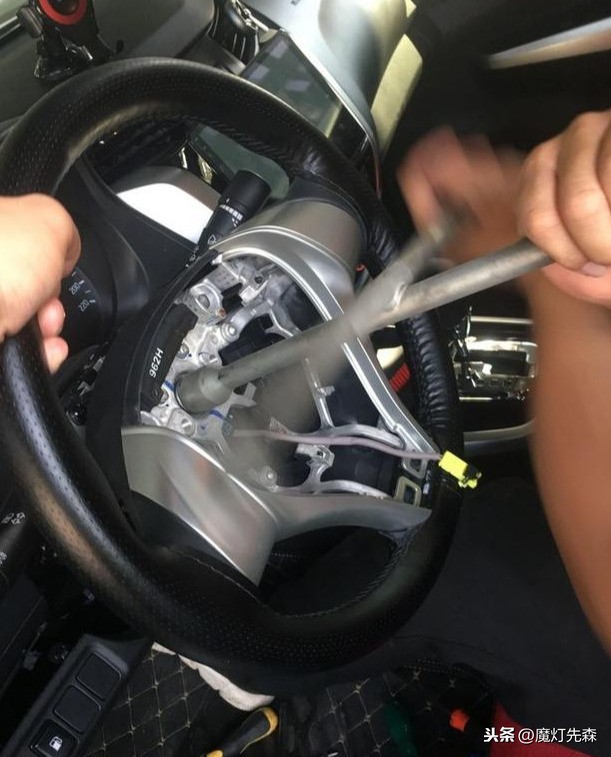

前轮打正，用19号套筒，把方向盘中间大螺丝拧出来

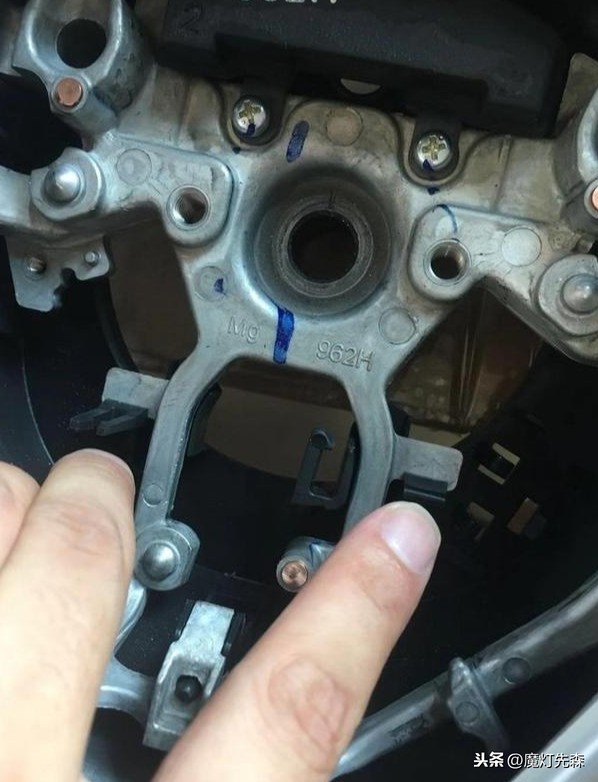

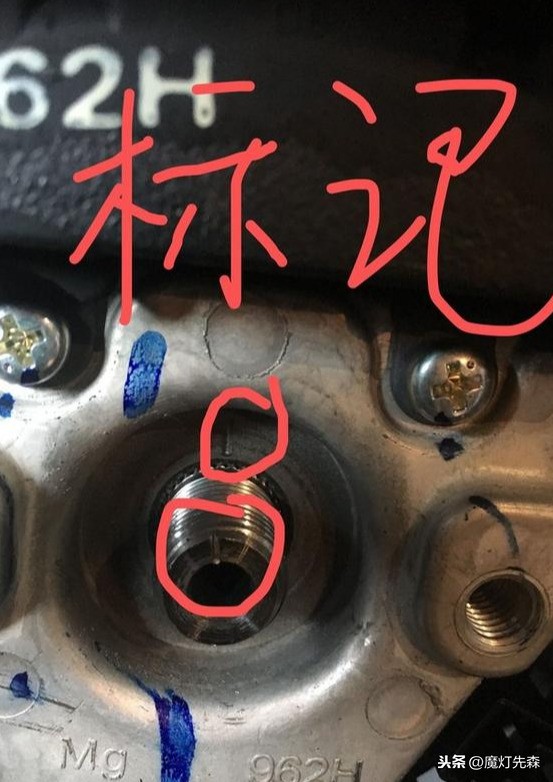

拧掉之后要看 原车标记，位置，装的时候也要按照这个标记去恢复，防止方向盘装偏。如图

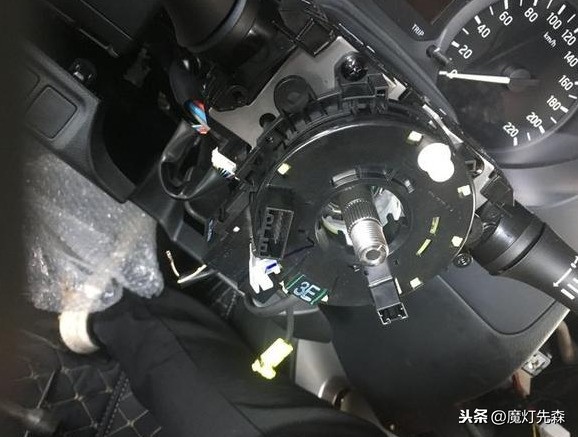

把游丝下护板拆下来

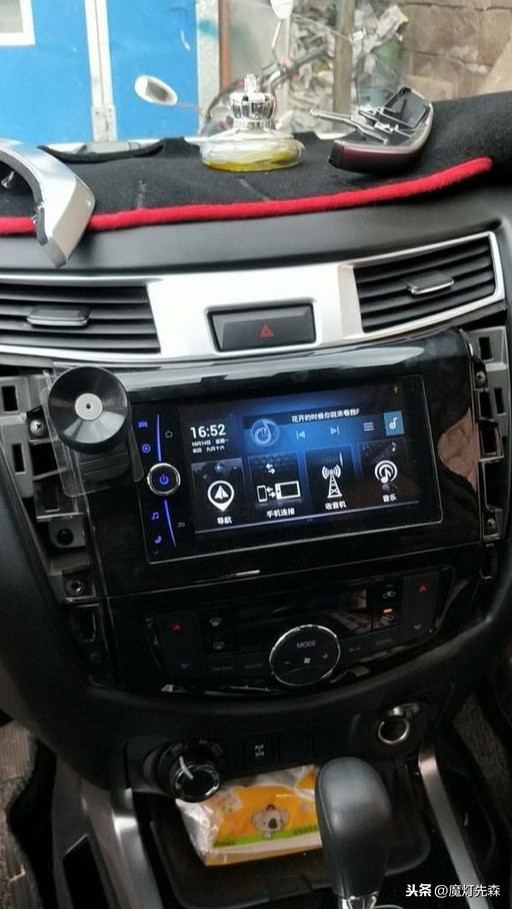

拆导航。屏幕两侧下护板拆开，然后下面有螺丝拧掉。

【第3步：接线测试】

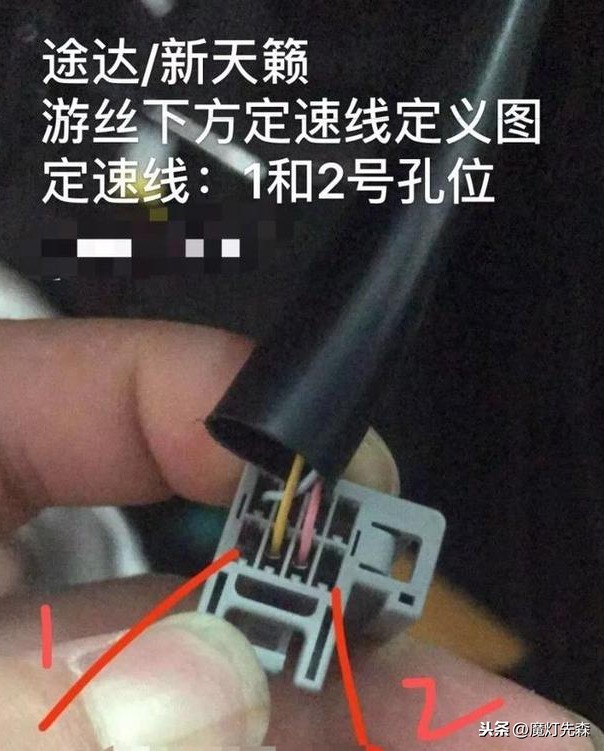

途达/新天籁的定速两根线 定义

游丝下原车插头插定速线两根：

【加装定速巡航模块】

定速模块有两根定速线，直接插到如图所示1和2号两个孔里

定速巡航模块插口直接对插OBD，油门踏板下方油门插件对插

【刷电脑】：两根定速巡航线束插到1和2里，走到机舱电脑。然后用电脑刷机。

哪里有不懂的可以留言。

全部接好线束测试，仪表显示定速巡航指示灯，Ok,

定速巡航指示灯

【第四步：恢复原状】

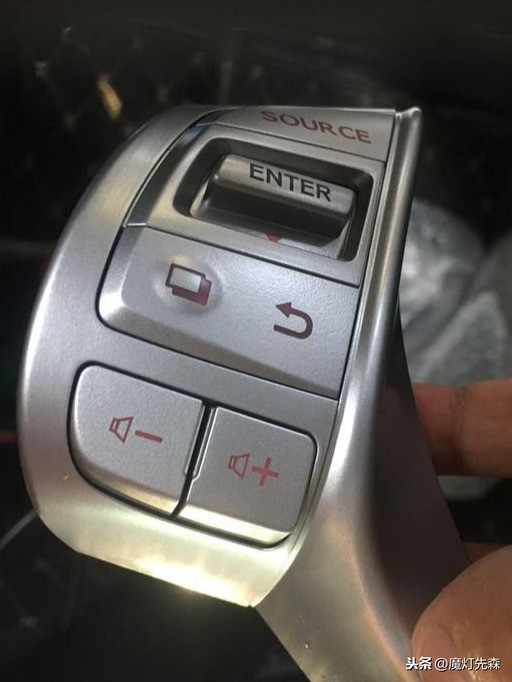

装按键，替换原车方向盘按键

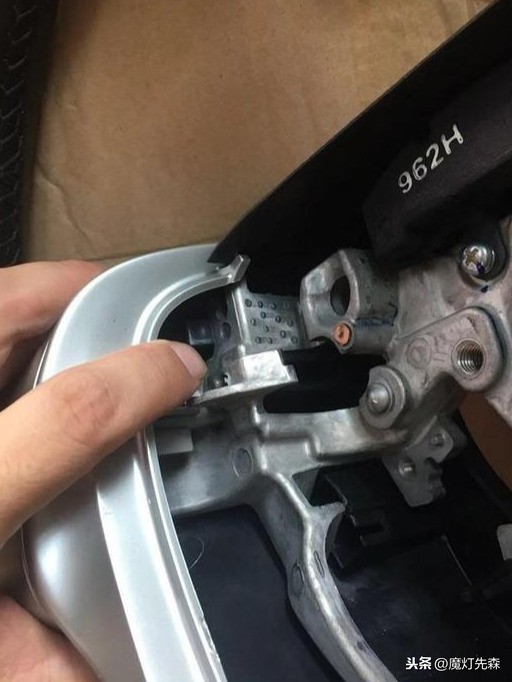

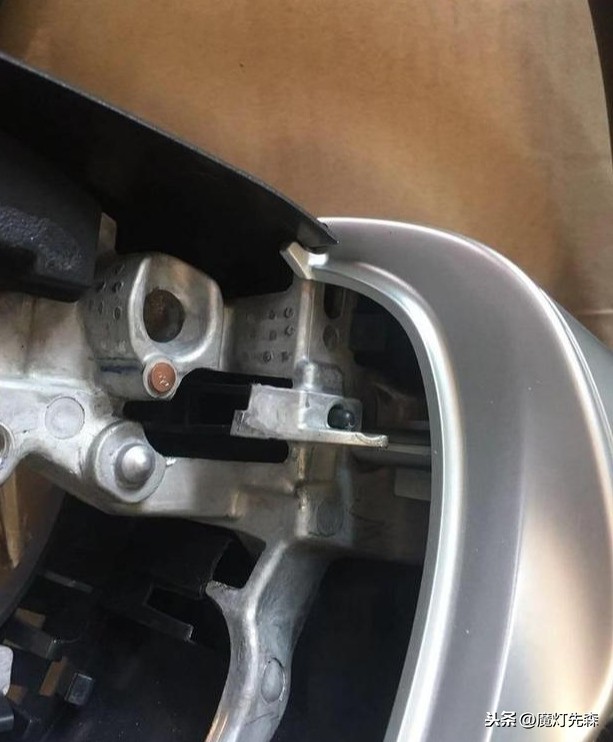

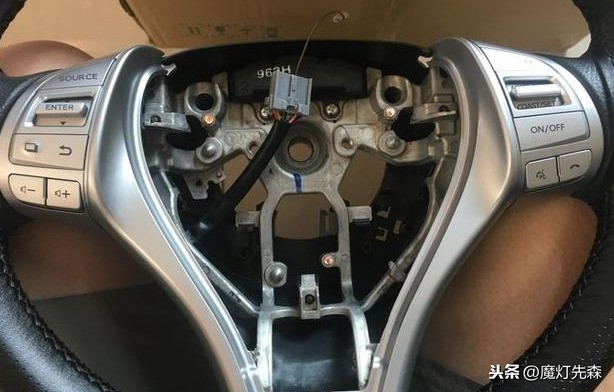

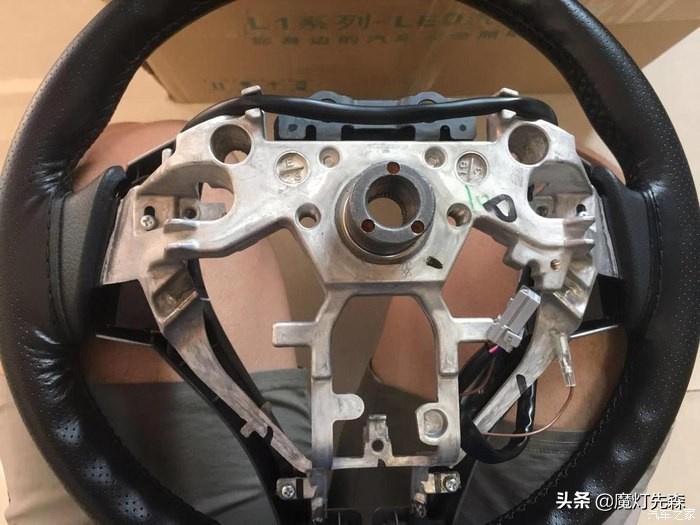

先把后壳去掉，有4个黑色塑料卡子，

正面下侧两个 左上角 右上角 各有1个

弄开，直接按下去即可

左上角一个

正下方有两个

右上角有一个

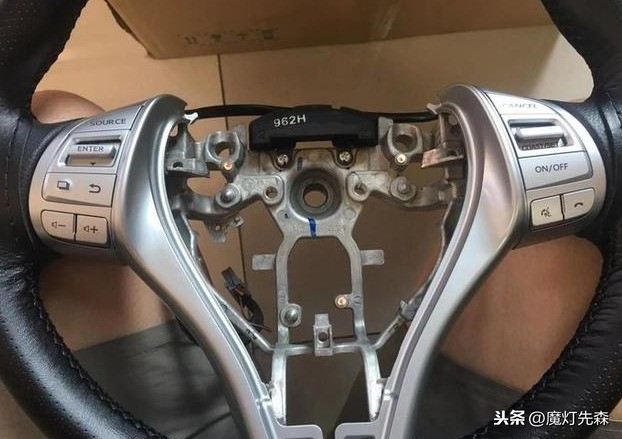

拿掉之后，开始装按键

布线一定要正确

装好，装回去即可。

按键有背光灯！

搞定，定速巡航指示灯点亮，完美

改方向盘有什么问题，大家可以多交流，不足之处多多包涵！
